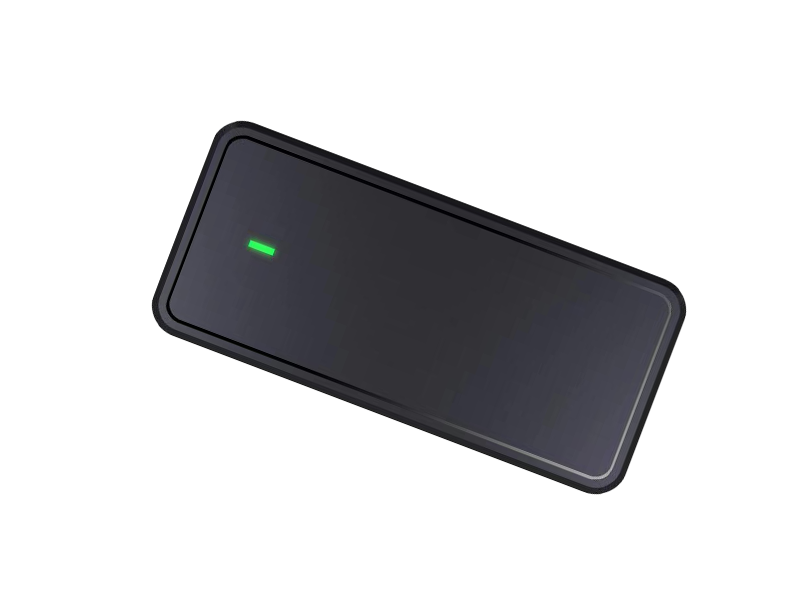

Ładowarka baterii litowej 24 V: ustawienia napięcia i inteligentne funkcje

Bezpośrednia odpowiedź: jakie ustawienia i specyfikacje definiują ładowarkę do akumulatorów litowych 24 V

Ładowarka akumulatorów litowych 24V nie jest zwykłym zasilaczem. Jest to precyzyjne urządzenie, które musi zapewniać określony profil ładowania znany jako prąd stały/stałe napięcie (CC/CV). W przypadku standardowego akumulatora LiFePO4 24 V ładowarka musi generować napięcie absorpcyjne pomiędzy 28,8 V i 29,2 V i napięcie pływakowe wokół 27,6 V . Prąd ładowania powinien zazwyczaj być ustawiony pomiędzy 10% i 30% amperogodzin (Ah) akumulatora (np. akumulator 100Ah ładuje się optymalnie przy 20A). Używanie ładowarki przeznaczonej do chemii kwasowo-ołowiowej spowoduje trwałe uszkodzenie akumulatora litowego, ponieważ ładowarki kwasowo-ołowiowe wykorzystują nieprawidłowe progi napięcia i tryby odsiarczania, które są niekompatybilne z ogniwami litowymi.

Zrozumienie wymagań dotyczących napięcia: dlaczego 29,2 V ma znaczenie

Nominalna bateria litowa 24 V składa się z 8 ogniw połączonych szeregowo (konfiguracja 8S). Każde ogniwo LiFePO4 ma napięcie nominalne 3,2 V i bezpieczny limit ładowania 3,65 V. Pomnożenie tego przez 8 komórek daje krytyczną górną granicę 29,2 V . Jeśli ładowarka wypchnie pakiet poza ten próg, system zarządzania akumulatorem (BMS) musi interweniować, aby odłączyć obwód, aby zapobiec wzdęciu ogniw lub niekontrolowanej utracie ciepła. I odwrotnie, jeśli ładowarka zatrzyma się na poziomie zaledwie 28,0 V, akumulator nigdy nie osiągnie pełnej pojemności, pozostawiając niewykorzystaną znaczną część energii. Właśnie dlatego modele ładowarek do akumulatorów litowych 24 V z dokładnością napięcia wynoszącą plus minus 0,5 proc lub lepsze są niezbędne do trwałości cyklu powyżej 4000 ładowań.

Prąd ładowania i prędkość: równoważenie czasu i trwałości

Prąd ładowania ma bezpośredni wpływ na to, jak szybko akumulator się napełnia i ile ciepła wydziela się podczas tego procesu. Standardem branżowym zapewniającym zdrową równowagę jest ładowanie przy 0,2°C do 0,3°C (gdzie C oznacza pojemność akumulatora). Poniższa tabela ilustruje związek między rozmiarem akumulatora, zalecanym prądem i szacowanym czasem pełnego ładowania przy stanie naładowania wynoszącym 20 procent:

Podczas gdy ładowarki o wysokiej częstotliwości mogą pchać 30A lub więcej w przypadku szybkiego ładowania użytkownicy powinni mieć świadomość, że ciągłe ładowanie z maksymalną dozwoloną szybkością (często 0,5°C lub wyższą) generuje dodatkowe ciepło wewnętrzne. Ciepło to przyspiesza rozkład elektrolitu i może zmniejszyć całkowitą liczbę dostępnych cykli rozładowania w całym okresie życia akumulatora. Do codziennego użytku, umiarkowana ładowarka 20A często zapewnia najlepszy kompromis pomiędzy prędkością i zarządzaniem temperaturą dla standardowego akumulatora 100Ah.

Niezbędne funkcje bezpieczeństwa w ładowarce przeznaczonej do zastosowań litowych

Właściwa ładowarka akumulatorów litowych 24 V zawiera kilka warstw zabezpieczeń elektrycznych, których brakuje zwykłym konwerterom mocy. Krytyczną cechą jest Algorytm CC/CV , co zapobiega skokom napięcia, gdy akumulator zbliża się do pojemności. Inne niezbywalne elementy bezpieczeństwa obejmują:

• Aktywacja 0 V lub tryb wstępnego ładowania: Ta funkcja delikatnie budzi akumulator, którego BMS wyłączył się z powodu głębokiego rozładowania. Stosuje bardzo niski prąd podtrzymujący, aby przywrócić napięcie do bezpiecznego okna operacyjnego przed włączeniem pełnej mocy.
• Ochrona przed odwrotną polaryzacją: Obwód zapobiegający przepływowi prądu w przypadku przypadkowego odwrotnego podłączenia zacisków dodatnich i ujemnych. Chroni to wewnętrzne tranzystory MOSFET ładowarki i BMS akumulatora przed bezpośrednim uszkodzeniem zwarciowym.
• Kompensacja temperatury i odcięcie: Ładowanie ogniwa litowego poniżej 0 stopni Celsjusza (32 stopnie Fahrenheita) powoduje pokrycie metalicznym litem, które trwale zmniejsza pojemność. Inteligentne ładowarki wykorzystują termistory do pomiaru temperatury otoczenia lub akumulatora i opóźniają ładowanie do czasu, aż warunki będą bezpieczne.

Ładowarki wysokiej częstotliwości a tradycyjne ładowarki: wydajność i przenośność

Nowoczesne ładowarki w coraz większym stopniu opierają się na technologii przełączania wysokiej częstotliwości, a nie na ciężkich transformatorach liniowych. Ładowarka akumulatorów litowych 24 V o wysokiej częstotliwości przetwarza prąd przemienny z częstotliwością powyżej 50 kHz, co pozwala na stosowanie znacznie mniejszych i lżejszych transformatorów. Wzrost wydajności jest wymierny: zwykle osiągają to ładowarki o wysokiej częstotliwości Wydajność od 90 do 94 procent , podczas gdy starsze konstrukcje liniowe mogą działać z wydajnością zaledwie 60–70%. Ta zmniejszona strata energii przekłada się na mniejsze wytwarzanie ciepła i mniejsze zużycie energii elektrycznej na cykl ładowania. Kompaktowy rozmiar sprawia, że ​​jednostki te są znacznie bardziej odpowiednie do zastosowań mobilnych na łodziach, pojazdach kempingowych i instalacjach fotowoltaicznych poza siecią, gdzie przestrzeń i waga są ograniczone.

Kwestie specyficzne dla aplikacji dotyczące wyboru ładowarki

Przewidziane środowisko dla akumulatora określa wymaganą trwałość ładowarki. Następujące przypadki użycia wymagają określonych atrybutów projektowych:

• Zastosowania morskie i RV: Ładowarki muszą mieć wysoki stopień ochrony (IP), np IP65 lub IP67 . Certyfikat ten gwarantuje, że urządzenie jest uszczelnione przed wnikaniem kurzu i chronione przed strumieniami wody pod niskim ciśnieniem lub chwilowym zanurzeniem. Zaciski odporne na korozję są również niezbędne w środowiskach słonowodnych.
• Magazynowanie energii słonecznej: Podczas gdy do ładowania z sieci rezerwowej używana jest ładowarka akumulatorów litowych AC-DC 24 V, głównym kontrolerem ładowania w układzie fotowoltaicznym musi być moduł MPPT (śledzenie punktu maksymalnej mocy) z dedykowanym profilem napięcia LiFePO4. Kontrolerom PWM brakuje precyzji napięcia wymaganej w przypadku banków litowych i należy ich unikać.
• Mobilność elektryczna (skutery, wózki golfowe): Niezbędne są ładowarki pokładowe charakteryzujące się solidną odpornością na wibracje i funkcją automatycznego wyłączania. Ładowarka 20 A może w przybliżeniu całkowicie naładować akumulator wózka golfowego o pojemności 100 Ah 5 godzin , znacznie skracając czas przestojów w porównaniu do jednostek o niższym natężeniu.

Najlepsze praktyki wydłużania żywotności baterii

Interakcja pomiędzy ładowarką akumulatora litowego 24 V a przyzwyczajeniami użytkownika determinuje żywotność systemu magazynowania energii. Przestrzeganie trzech podstawowych praktyk zapobiegnie przedwczesnemu spadkowi wydajności:

1. Unikaj pełnego nasycenia podczas przechowywania: Nie pozostawiaj akumulatora podłączonego do ładowarki na czas nieokreślony przy napięciu 29,2 V. Gdy wskaźnik ładowania wskaże zakończenie (prąd spadnie poniżej 0,05°C), odłącz ładowarkę. W przypadku długotrwałego przechowywania przekraczającego 30 dni, akumulator należy częściowo rozładować do a Stan naładowania wynosi od 50 do 60 procent (około 26,4 V do 26,8 V), aby zminimalizować naprężenia materiału katody.
2. Monitoruj próg ładowania: Baterie litowo-żelazowo-fosforanowe nie mają efektu pamięci, ale po całkowitym rozładowaniu ulegają szybszemu zniszczeniu. Rozpoczęcie cyklu ładowania, gdy pojemność spadnie do Pozostało 20 do 30 procent zapewnia większą całkowitą przepustowość energii w porównaniu z wielokrotnym uderzaniem w odcięcie niskiego napięcia.
3. Konserwacja oprogramowania sprzętowego i połączeń: W przypadku ładowarek z inteligentnymi funkcjami aktualizacje oprogramowania sprzętowego mogą udoskonalić algorytmy ładowania w celu lepszego równoważenia ogniw. Dodatkowo luźne zaciski pierścieniowe lub skorodowane złącza Andersona tworzą opór, który powoduje, że ładowarka myśli, że napięcie jest wyższe niż rzeczywiste napięcie ogniwa, co powoduje chroniczne niedoładowanie.

Parując akumulator z prawidłowo dobraną ładowarką akumulatora litowego 24 V i przestrzegając tych granic operacyjnych, użytkownicy mogą niezawodnie osiągnąć znamionowy cykl życia 3000 do 5000 cykli z czego znana jest technologia LiFePO4.
